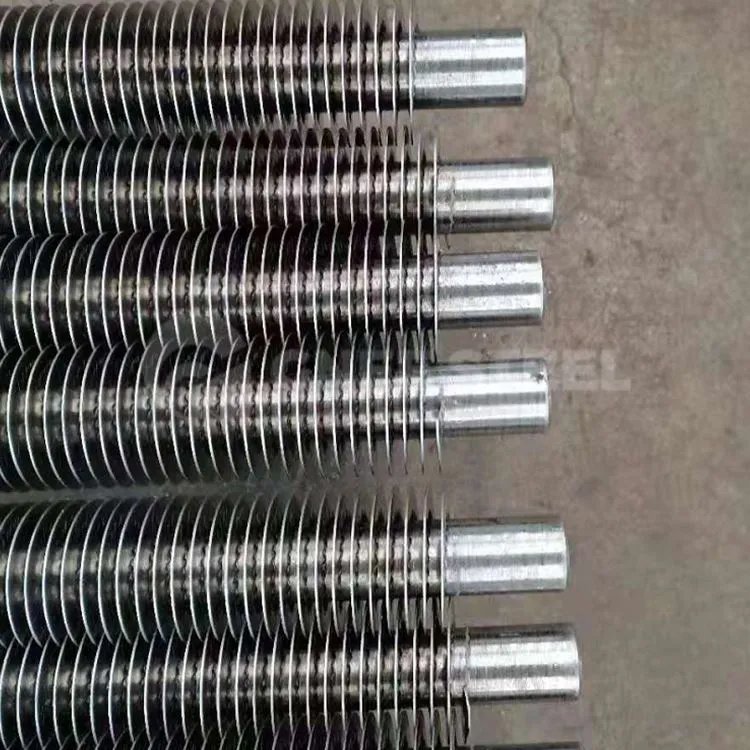

Tuyau à ailettes

Le tube à ailettes est un élément de transfert de chaleur très efficace à base d'acier au carbone. En ajoutant des structures à ailettes (par exemple enroulement, soudage ou profilage) à la surface du tube métallique, la zone de dissipation thermique est considérablement augmentée pour améliorer l'efficacité du transfert de chaleur. Sa fonction principale est d'accélérer le transfert de chaleur et il convient aux équipements industriels, aux systèmes CVC et énergétiques des bâtiments.

Structure et composition

Tuyau de base :

Fabriqué en acier au carbone (par exemple Q235, acier 20#, etc.), il présente une bonne conductivité thermique et une bonne résistance mécanique, et peut résister à certaines pressions et températures.
Le diamètre du tube commun varie de DN15 à DN50, s'adaptant aux besoins de conception compacte de différents scénarios.
Ailette:

Combinés avec le tube de base par soudage à haute fréquence-, moulage par enroulement ou processus de kit, ils forment une structure telle qu'une spirale, une barre droite ou une forme en V-.
La densité et la hauteur des ailettes affectent directement l'efficacité de la dissipation thermique et sont généralement optimisées pour correspondre à des conditions de travail spécifiques.

Caractéristiques et avantages

Efficacité de l'échange thermique :

La structure à ailettes agrandit la zone de dissipation thermique de 3 à 10 fois, augmentant considérablement le taux de transfert de chaleur.
La conductivité thermique élevée de l'acier au carbone (conductivité thermique d'environ 45-50 W/mK) assure un transfert de chaleur rapide du tube de base vers les ailettes.
Durabilité et économie :

L'acier au carbone est peu coûteux et facile à travailler, ce qui le rend adapté à la production de masse.
La galvanisation de surface, la peinture ou le traitement antioxydant prolongent la durée de vie dans des environnements non-corrosifs (durée de vie typique de 5 à 15 ans).
Technologie de fabrication et paramètres de performance

Technologie de fabrication :

Soudage à haute-fréquence : utilisation d'un courant à haute-fréquence pour chauffer la surface de contact des ailettes et du tube de base afin d'obtenir une liaison métallurgique à haute-résistance et à faible-résistance thermique.
Processus d'enroulement : enroulement en spirale de ruban métallique sur le tube de base, fixé par pression mécanique, adapté aux scénarios de tuyaux de petit diamètre (par exemple DN15).
Paramètres de performances :

Pression de service : inférieure ou égale à 1,6 MPa (conditions de travail conventionnelles).
Plage de résistance à la température : -20 degrés -350 degrés, une fragilisation à basse température extrême ou une oxydation à haute température doivent être évitées.

Sélection et limitation

Environnement applicable : recommandé pour les milieux secs, non-fortement corrosifs (tels que l'air, l'eau, l'huile), humides ou contenant des gaz corrosifs-les scénarios doivent renforcer la protection de la surface.
Alternatives : Dans des environnements très corrosifs ou très humides, des tubes à ailettes en acier inoxydable peuvent être utilisés pour améliorer la résistance à la corrosion, mais à un coût nettement plus élevé.

Spécification du tube à ailettes

À propos du GNEE

Le groupe GNEE a été fondé en 2008. L'usine couvre une superficie de 35 000 mètres carrés, avec près de 200 employés et une valeur de production annuelle de 80 millions de yuans.
Principaux produits : tubes à ailettes, tubes de chaudière, tubes d'échange thermique, tubes structurels, tubes mécaniques, etc.
Certificats de produit : CE/ISO9001/SGS.
L'usine introduit un système de contrôle automatique avancé et un système d'inspection de qualité en ligne pour garantir une qualité de produit stable et fiable.

Service GNEE

Certification GNEE

FAQ

Q1 : Quelles informations sur le produit dois-je fournir avant d’effectuer un achat ?

Veuillez fournir les exigences en matière de qualité, de diamètre extérieur, d'épaisseur et de traitement de surface, ainsi que les quantités dont vous avez besoin.

Q2 : Quels sont les ports d’expédition ?

Nous expédions normalement depuis les ports de Shanghai et de Ningbo.

Q3 : Quelles sont vos conditions de paiement ?

30 % T/T à l’avance et 70 % solde avant expédition ou basé sur une copie BL ou LC à vue.

Q4 : Qu’en est-il des informations sur les prix des produits ?

Les prix varient régulièrement en raison des changements dans les prix des matières premières.

Q5 : Est-il possible d’envoyer des échantillons ?

Bien entendu, nous proposons des échantillons gratuits et une livraison》aux clients du monde entier.

Q6 : Offrez-vous un service pour les produits personnalisés ?

Oui, nous pouvons produire selon vos spécifications et dessins.
