ASME SA335 / ASTM A335 ALLIAG SEAKE PIPE Description
ASME SA335 / ASTM A335, Chrome - Moly Pipe est un tuyau en acier ferritique sans couture - produit dans une épaisseur de paroi nominale ou minimale pour un service à haute température. Le tuyau commandé à cette spécification doit être adapté aux opérations de flexion, de flancs, de formage similaires et de soudage de fusion.
ASTM A335 Pipes Traitement thermique:
A335 Le tuyau en acier des grades doit être réchauffé et meublé dans le cadre complet -, recuit isotherme ou normalisé et tempéré. S'il est fourni dans l'état normalisé et trempé, la température de température minimale pour les grades P5, P5b, P9, P21 et P22 doit être de 675 degrés, la température de température minimale pour les grades P1, P2, P11, P12 et P 15 doit être de 650 degrés.
Il est recommandé que la température de température soit au moins 50 degrés au-dessus de la température de service prévue; Par conséquent, l'acheteur doit conseiller le fabricant si la température de service doit dépasser 600 degrés.
Le tuyau des grades P1, P2 et P12, chaud - fini ou froid - dessiné, peut recevoir un traitement thermique final à 650 degrés à 705 degrés au lieu de traitements thermiques. Tous les tuyaux de classes P5C doivent recevoir un traitement thermique final dans la plage de 715 degrés à 745 degrés. Les classes P92 et P911 doivent être normalisées à 1040 degrés minimum et tempérées à 730 degrés minimum comme traitement thermique final. Le grade P122 doit être normalisé à 1040 degrés minimum et tempéré à 730 degrés minimum comme traitement thermique final. Le grade P23 doit être normalisé à 1040 degrés minimum avec un refroidissement par air ou un refroidissement accéléré et tempéré à 730 degrés minimum comme traitement thermique final.
Norme: ASTM A335
Grade: P1, P2, P5, P9, P11, P91, P92
OD: 10.3-660 mm
WT: 1,6-60 mm
Longueur: 5,8m-12m ou légère aléatoire
Technique: extinction et tempérament
Application: centrale à feu à gaz, centrale de feu de charbon, en-têtes et conduites de vapeur, tuyaux en eau d'alimentation, surchauffeurs et manufactures.
ASME SA335 / ASTM A335 Spécification standard
ASME SA335 / ASTM A335 Chrome - Moly Pipes sans couture Composition chimique
Les types d'acier en alliage couvert par les spécifications ASTM A335 - ASME SA335 sont conçus avec un préfixe "P", de P5 à P92. Les grades P11 / P22 et P91 / 92 se trouvent généralement dans les centrales électriques, tandis que les grades P5 et P9 sont plus courants pour l'application dans l'industrie pétrochimique. Les classes P9 et P91 sont dans la liste, plus un tuyau transparent P91 peut coûter environ 5 € par kg.).
| ASTM A335 Bas - acier en alliage (Grades) |
Non équivalent |
C inférieur ou égal à | MN | P inférieur ou égal à | S inférieur ou égal à | Si inférieur ou égal à | Croisement | MO |
| P1 | K11522 | 0.10~0.20 | 0.30~0.80 | 0.025 | 0.025 | 0.10~0.50 | – | 0.44~0.65 |
| P2 | K11547 | 0.10~0.20 | 0.30~0.61 | 0.025 | 0.025 | 0.10~0.30 | 0.50~0.81 | 0.44~0.65 |
| P5 | K41545 | 0.15 | 0.30~0.60 | 0.025 | 0.025 | 0.5 | 4.00~6.00 | 0.44~0.65 |
| P5b | K51545 | 0.15 | 0.30~0.60 | 0.025 | 0.025 | 1.00~2.00 | 4.00~6.00 | 0.44~0.65 |
| P5c | K41245 | 0.12 | 0.30~0.60 | 0.025 | 0.025 | 0.5 | 4.00~6.00 | 0.44~0.65 |
| P9 | S50400 | 0.15 | 0.30~0.60 | 0.025 | 0.025 | 0.50~1.00 | 8.00~10.00 | 0.44~0.65 |
| P11 | K11597 | 0.05~0.15 | 0.30~0.61 | 0.025 | 0.025 | 0.50~1.00 | 1.00~1.50 | 0.44~0.65 |
| P12 | K11562 | 0.05~0.15 | 0.30~0.60 | 0.025 | 0.025 | 0.5 | 0.80~1.25 | 0.44~0.65 |
| P15 | K11578 | 0.05~0.15 | 0.30~0.60 | 0.025 | 0.025 | 1.15~1.65 | – | 0.44~0.65 |
| P21 | K31545 | 0.05~0.15 | 0.30~0.60 | 0.025 | 0.025 | 0.5 | 2.65~3.35 | 0.80~1.60 |
| P22 | K21590 | 0.05~0.15 | 0.30~0.60 | 0.025 | 0.025 | 0.5 | 1.90~2.60 | 0.87~1.13 |
| P91 | K91560 | 0.08~0.12 | 0.30~0.60 | 0.02 | 0.01 | 0.20~0.50 | 8.00~9.50 | 0.85~1.05 |
| P92 | K92460 | 0.07~0.13 | 0.30~0.60 | 0.02 | 0.01 | 0.5 | 8.50~9.50 | 0.30~0.60 |
ASME SA335 / ASTM A335 ALLIAGE FERRITIQUE SAVEL
| A335 Low - tuyau en alliage | Numéro un | Limite d'élasticité KSI | Résistance à la traction ksi | Allongement% | Rockwell | Brinell |
| P1 | K11522 | 30 | 55 | 30 | – | – |
| P2 | K11547 | 30 | 55 | 30 | – | – |
| P5 | K41545 | 40 | 70 | 30 | – | 207 Max |
| P9 | S50400 | 30 | 60 | 30 | – | – |
| P11 | K11597 | 30 | 60 | 20 | – | – |
| P12 | K11562 | 32 | 60 | 30 | – | 174 Max |
| P22 | K21590 | 30 | 60 | 30 | – | – |
| P91 | K91560 | 60 | 85 | 20 | – | – |
Exigences de test
Transverse / longitudinal: tension et aplatissement, dureté, tests de pliage - Pour les matériaux qui ont été traités - traités dans les fours à lots, ces tests doivent être effectués sur les 5% des tuyaux de chaque numéro de lot de chaleur. Pour les lots plus petits, un tuyau au minimum doit être testé
ASTM A335 Gr. P91 doit avoir une dureté de 250 Hb / 265 HV (25 HRC)
Tests hydroélectriques: doit être appliqué à toutes les longueurs de tuyau
Le test électrique destructeur non - est facultatif
Diamètre des tolérances
| Pipe A335 | Sur | Sous | ||
| NPS [DN] | dans. | MM | dans. | MM |
| 1/8 à 1 1 / 2 / dn 6 à 40 | 1/64 (0.015) | 0.4 | 1/64 (0.015) | 0.4 |
| Sur 1 1 / 2 à 4 / dn 40 à 100 | 1/32 (0.031) | 0.79 | 1/32 (0.031) | 0.79 |
| Plus de 4 à 8 / dn 100 à 200 | 1/16 (0.062) | 1.59 | 1/32 (0.031) | 0.79 |
| Plus de 8 à 12 / dn 200 à 300 | 3/32 (0.093) | 2.38 | 1/32 (0.031) | 0.79 |
| Plus de 12 /> dn 300 | + / - 1% du diamètre extérieur spécifié |
Épaisseur de paroi
Les tolérances en WT, en%, à partir de spécifiés sont:
1/8 à 2 1 / 2 [6 à 65] incl., Tous les ratios T / D: plus de 20%, sous 12,5%
Ci-dessus 2 1 / 2 [65], t / d
Ci-dessus 2 1 / 2 [65], t / d> 5%: plus de 15%, sous 12,5%
t=épaisseur de mur spécifiée; D=Diamètre extérieur spécifié)
Tableau de référence de croix en alliage ASTM Vs. Grades en
| Chrome moly tuyaux: werkstoff vs en vs astm | ||
|---|---|---|
| Werkstoff / din | En | ASTM |
| 1.5415 | 16mo3 | A335 Grade P1 |
| 1.7335 | 13CRMO4-5 | A335 Grade P11, P12 |
| 1.7380 | 10crmo9-10 | A335 Grade P22 |
| 1.7362 | X11crmo5 | A335 Grade P5 |
| A335 Grade P9 | ||
| 1.4903 | X10crmovnb9-1 | A335 Grade P91 |

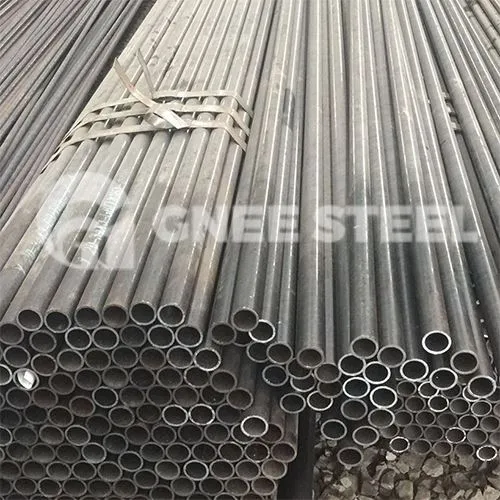

Pipe en alliage A335 / SA335 en stock
