A519 1020 Tubes mécaniques en acier au carbone

ASTMA519couvre plusieurs qualités d'acier au carbone et alliétube mécanique sans soudure, meublés soit à chaud-finis, soit à froid-finis. Le grade 1020 est un grade à faible-carbone avec une teneur en carbone de0.18–0.23%, il combine donc une bonne usinabilité et soudabilité avec suffisamment de résistance pour les composants d'ingénierie générale. Il ne s'agit pas d'un tube sous pression- ; la spécification est rédigée autour de la précision dimensionnelle, de l'état de surface et des propriétés mécaniques pour l'usinage, et non autour du confinement hydrostatique.

A519 1020 Spécifications des tubes mécaniques sans soudure en acier au carbone

Composition chimique (ASTM A519, analyse en poche)

La nuance 1020 est répertoriée dans le groupe « autres aciers au carbone » de la norme ASTM A519, tableau 2. La spécification contrôle le carbone, le manganèse, le phosphore et le soufre ; elle ne fixe pas de limite de silicium pour cette qualité (le silicium est normalement un résidu, généralement inférieur ou égal à 0,40 %).

Propriétés mécaniques par condition (ASTM A519 Tableau 4, valeurs minimales)

Les propriétés mécaniques du grade 1020 dépendent des conditions de finition et de traitement thermique-commandées. Les valeurs ci-dessous correspondent aux exigences minimales du tableau 4 de la norme ASTM A519.

Codes de condition : HR/HF à chaud-fini, CW à froid-travaillé, SR sous contrainte-soulagée (ou recuit de finition), A recuit, N normalisé. Les méthodes de dimensionnement peuvent également être spécifiées comme HF (fini à chaud), CW, RT (rugueux tourné) ou G (rectifié).

Dimensions et tolérances

ASTM A519 couvre les tubes mécaniques sans soudure d'un diamètre extérieur allant jusqu'à et incluant12¾ po [325 mm]. GNEE propose couramment la gamme commerciale suivante :

Les tolérances dimensionnelles suivent la norme ASTM A519 et dépendent de la méthode de finition (à chaud-fini, à froid-fini, brut-tourné ou rectifié). Confirmez les tolérances par rapport à votre dessin au stade de la commande.

Équivalences matérielles

Le tableau ci-dessous présente les équivalents internationaux courants de la norme ASTM A519 Grade 1020 (UNS G10200).

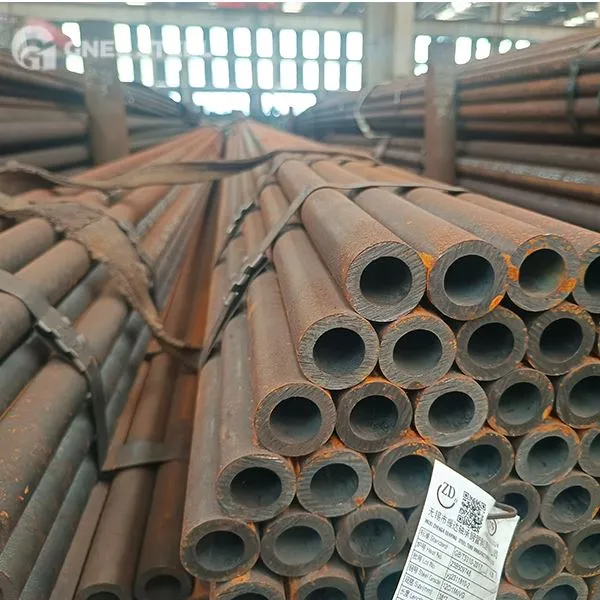

Un519 1020 tuyau mécanique en acier au carbone sans soudure



Dites-nous votre note requise, état, dimensions et quantité. GNEE fournit des tubes mécaniques A519 1020 en ronds, carrés et rectangles, avec inspection MTC et tierce-sur demande.

Fabrication et traitement thermique

Les tubes sont fabriqués selon un processus sans soudure - normalement par travail à chaud de l'acier, avec une finition ultérieure à froid en option pour atteindre la forme, les dimensions et les propriétés requises. A519 fournit des tubes en sections rondes, carrées, rectangulaires et spéciales.

Tubes-finis à chaudn'a pas besoin d'être traité thermiquement.

Tubes-finis à froiddoit être traité thermiquement après l'opération finale de finition à froid-à une température de1 200 degrés F [650 degrés] ou plus.

L'acheteur précise la granulométrie, la méthode de calibrage et tout traitement thermique requis ; les propriétés du tableau ci-dessus s'appliquent uniquement lorsqu'une condition est spécifiée.

Sauf accord contraire, les tubes sont recouverts d'un film d'huile antirouille-avant expédition pour les protéger pendant le transport et le stockage. Les tubes doivent être exempts de chevauchements, de fissures, de coutures et de défauts similaires, conformément aux bonnes pratiques commerciales.

Applications

Les tubes mécaniques de grade 1020 sont choisis là où une résistance modérée et de bonnes caractéristiques de fabrication l'emportent sur le besoin d'une résistance ou d'une pression nominale élevée :

Composants usinés : arbres, bagues, entretoises, colliers, axes

Corps de vérins hydrauliques et pneumatiques (dans l'état approprié)

Éléments de structure et de support dans les machines, les charpentes et les supports

Pièces automobiles et ferroviaires, gabarits, accessoires et fabrication générale

FAQ

À quoi servent les tubes mécaniques ASTM A519 Grade 1020 ?

Il est utilisé pour les composants usinés et structurels tels que les arbres, les bagues, les entretoises, les corps de vérins hydrauliques, les broches et les supports structurels légers, où une résistance modérée, une bonne usinabilité et une bonne soudabilité comptent plus qu'une résistance élevée ou un confinement de la pression.

En quoi le tube mécanique A519 diffère-t-il d'un tuyau sous pression tel que ASTM A106 ?

ASTM A519 est spécifié pour le service mécanique et structurel. Ses exigences se concentrent sur la précision dimensionnelle, l'état de surface et les propriétés mécaniques pour l'usinage, et non sur la pression hydrostatique ou le confinement des fluides. A106 et API 5L sont des normes de canalisations sous pression-. Les tubes A519 sont sans soudure mais sont classés par qualité et état plutôt que par pression nominale.

Quel traitement thermique s'applique à l'A519 Grade 1020 ?

Les tubes-finis à chaud n'ont pas besoin d'être traités thermiquement. Les tubes finis à froid-doivent être traités thermiquement après l'opération finale de finition à froid-à 1 200 degrés F [650 degrés] ou plus. Les conditions courantes fournies sont les suivantes : finition à chaud-(HR/HF), travail à froid-travaillé (CW), soulagement des contraintes-(SR), recuit (A) et normalisation (N).

Quelles sont les propriétés mécaniques du grade 1020 dans différentes conditions ?

Selon ASTM A519 Tableau 4 minimums : écroui-travaillé (CW) 483 MPa en traction / 414 MPa de rendement / 5 % d'allongement ; stress-soulagé (SR) 448/345/10 % ; recuit (A) 331/193/30 % ; normalisé (N) 379/234/22 % ; chaud-fini (HR) 345/221/25 %.

Les tubes A519 Grade 1020 peuvent-ils être soudés et usinés ?

Oui. Le grade 1020 a une faible teneur en carbone et se soude facilement avec des procédés standard ; le préchauffage n’est généralement pas nécessaire pour les épaisseurs de paroi normales. Il s'usine facilement à l'état fini à chaud ou recuit. Le matériau travaillé à froid-offre une résistance plus élevée mais une usinabilité inférieure.

Quelles tailles et détails de commande GNEE fournit-il ?

Diamètre extérieur jusqu'à 12¾ po [325 mm] selon A519 ; nous fournissons généralement une épaisseur de paroi de 15,9 à 323,8 mm selon les spécifications. Le MOQ est généralement de 5 tonnes, avec des longueurs d'échantillon disponibles. Les extrémités sont simples ou biseautées et les tubes sont généralement recouverts d'huile - pour retarder la rouille, sauf indication contraire.
